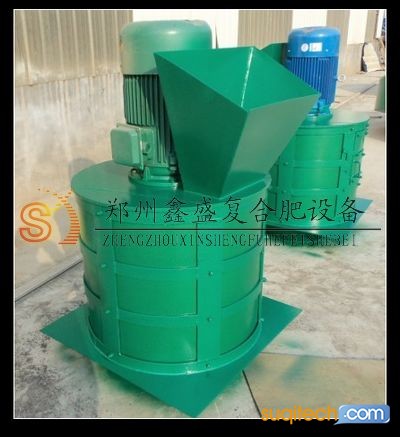

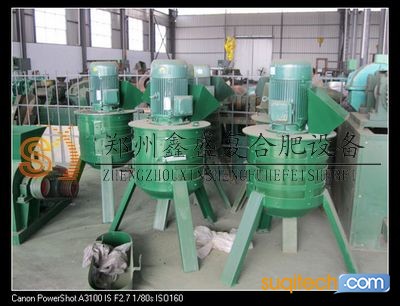

点击图片查看原图
链式粉碎机:是复合肥生产行业使用最普遍的粉碎设备之一,适用于原料及返料的粉碎.尤其是对于含水率高的物料适应性强,不易堵塞,下料顺畅. 物料从粉碎机进料口进入,在机壳内与高速旋转的机壳相撞,物料经撞击后,挤压和破碎,然后撞击至机壳内壁反击后又与锤头相撞,这样在下落的过程中经过数次撞击变为粉状物或 3mm 以下颗粒从下部排出.
链式粉碎机构造组成：结构由下机架、机壳、上下轴座、主轴、锤头、锤头支架、皮带轮、电机架等部份组成.动力经三角带带动主轴旋转,主轴有上下两个轴承座,轴承座安装在机壳的上端和下端,机壳总成安装在下机架上,主轴上装有锤头、锤头支架,加料斗装在机壳上部,为了装卸锤头方便,机壳上开有活门,便于拆装维修.
链式粉碎机的优点:机壳内壁采用聚丙烯板作内衬,缓解了粘壁、不易清理的问题.链刀头采用特殊钢材椴打而成,可有效地提高生产效率.本机具有结构合理、操作方便、适用性强等特点。
二、主要技术参数
|
型 号 |
HFWS50 |
HFWS60 |
HFWS70 |
HFWS80 |
HFWS100 |
|
中心距：mm |
400 |
600 |
700 |
800 |
1000 |
|
生产能力：t/h |
5～9 |
6～10 |
12～16 |
16～20 |
20～25 |
|
进料粒度：mm |
<100 |
<100 |
<120 |
<120 |
<120 |
|
出料粒度：mm |
≤占70%～90% |
||||
|
配用电机 型号 功率：KW |
Y132M-4 |
Y160M-4 |
Y160L-4 |
Y180M-4 |
Y180L-4 |
|
7.5×2 |
11×2 |
15×2 |
18.5×2 |
30×2 |
|
|
外型尺寸(长×宽×高)：mm |
1754×1292×1115 |
1800×1610×1430 |
2200×1980×1510 |
2320×2220×1730 |
2520×2200×1800 |
|
设备重量：kg |
1425 |
2100 |
3600 |
4500 |
5400 |
